BMKB0 系列控制与保护开关电器

BMKB0 系列控制与保护开关电器

BMKBO 系列控制与保护开关电器(CPS)( 以下简称“开关”), 主要用于交流50Hz(60Hz)、额定工作电压至 690V、额定工作电流 1A 至 125A、控制器整定电流0.4A 至 125A、控制电机功率 0.12kW 至 55kW 的电路中 , 能够接通、承载和分断正常条件下 ( 包括规定的过载条件 ) 的电流,也能接通、承载一定时间和分断规定的非正常条件下 ( 如短路 ) 的电流。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
1
1/1
描述
技术参数

● 产品概述

  BMKBO 系列控制与保护开关电器(CPS)( 以下简称“开关”), 主要用于交流50Hz(60Hz)、额定工作电压至 690V、额定工作电流 1A 至 125A、控制器整定电流0.4A 至 125A、控制电机功率 0.12kW 至 55kW 的电路中 , 能够接通、承载和分断正常条件下 ( 包括规定的过载条件 ) 的电流,也能接通、承载一定时间和分断规定的非正常条件下 ( 如短路 ) 的电流。

  开关采用模块化的一体式结构,集成了断路器、接触器、过载继电器、起动器、隔离器等产品的主要功能 , 开关具有远距离自动控制和就地直接人力控制方式,具有面板指示及机电信号报警功能 , 具有过压欠压保护、断相缺相保护功能。开关体积小、可靠性高,具有短路分断能力高、飞弧距离短等优点,具有反时限过载长延时、短路短延时、瞬时短路保护及快速短路保护等特性,按需要选配功能,即可为各种电动机启动与控制电路以及配电电路提供完善地保护,动作准确可靠。

  开关主要由躯壳、电磁传动机构、操作机构、主电路接触组、智能脱扣器以及辅助触头等组件构成;可进行就地或远程控制电路的合分。

  开关适用于各类场合或系统的配电和电动机保护与控制系统基础设施建筑物,通讯等。

● 符合标准

GB 14048.9-2008 低压开关设备和控制设备第6-2部分:多功能电器(设备)控制与保护开关电器(设备)(CPS)
IEC 60947-6-2 低压开关设备和控制设备第 6-2 部分:多功能设备,控制和保护开关器件 ( 或设备 )(CPS)

BMKBO 原理图符号:


● 正常工作条件

(1)海拔高度:安装地点在海拔 2000m 以下。
(2)环境温度:周围空气温度 -5℃~ +40℃,24 小时平均温度不超过 35℃。
(3)大气条件:在 +40℃时空气相对湿度不超过 50%;在较低温度下可以有较高的相对湿度;月平均最低温度为 +25℃时,该月的平均最大相对湿度为 90%,对由于温度偶尔产生的凝露应采取特殊的措施。
(4)污染等级:3 级。
(5)安装类别:Ⅲ类。

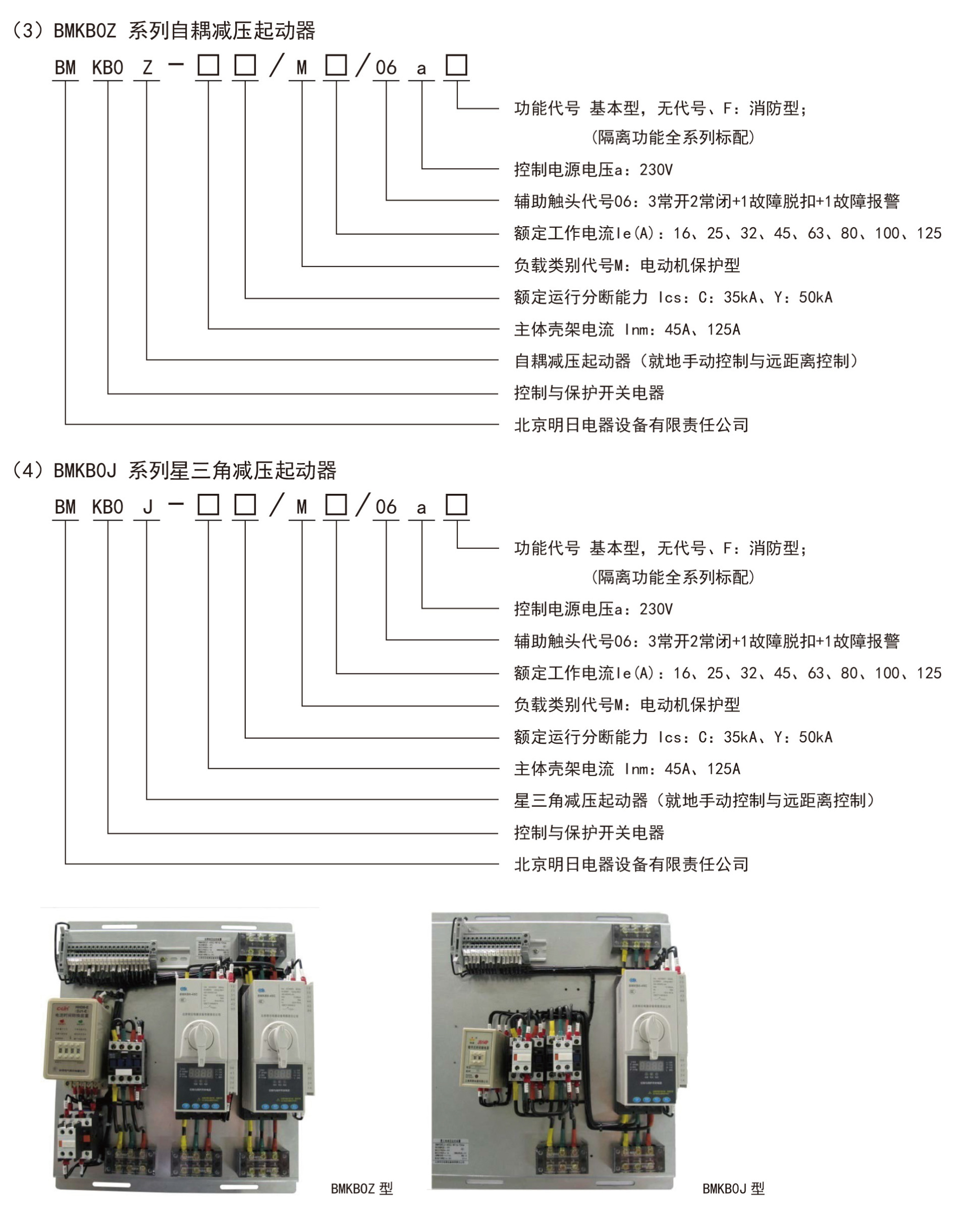

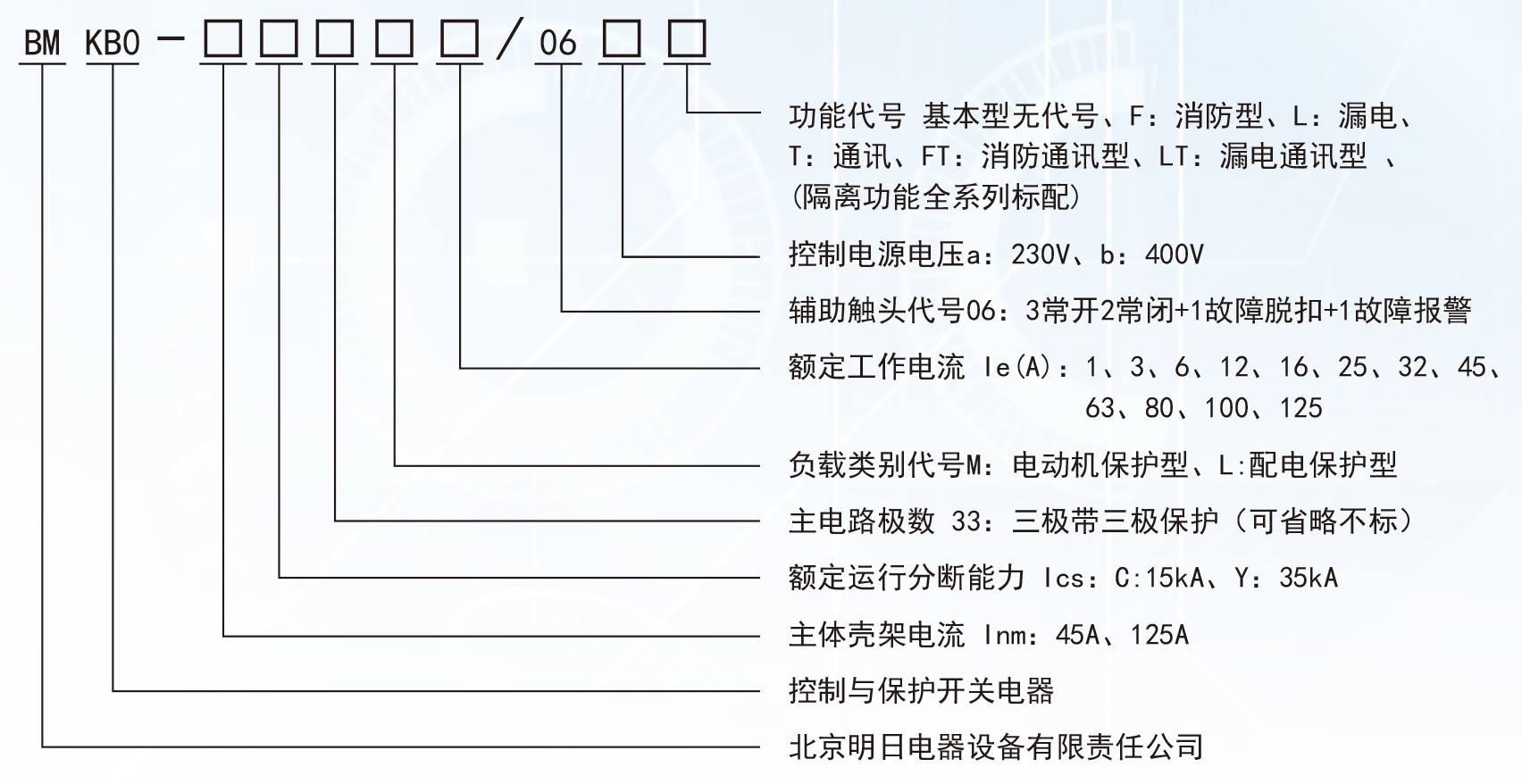

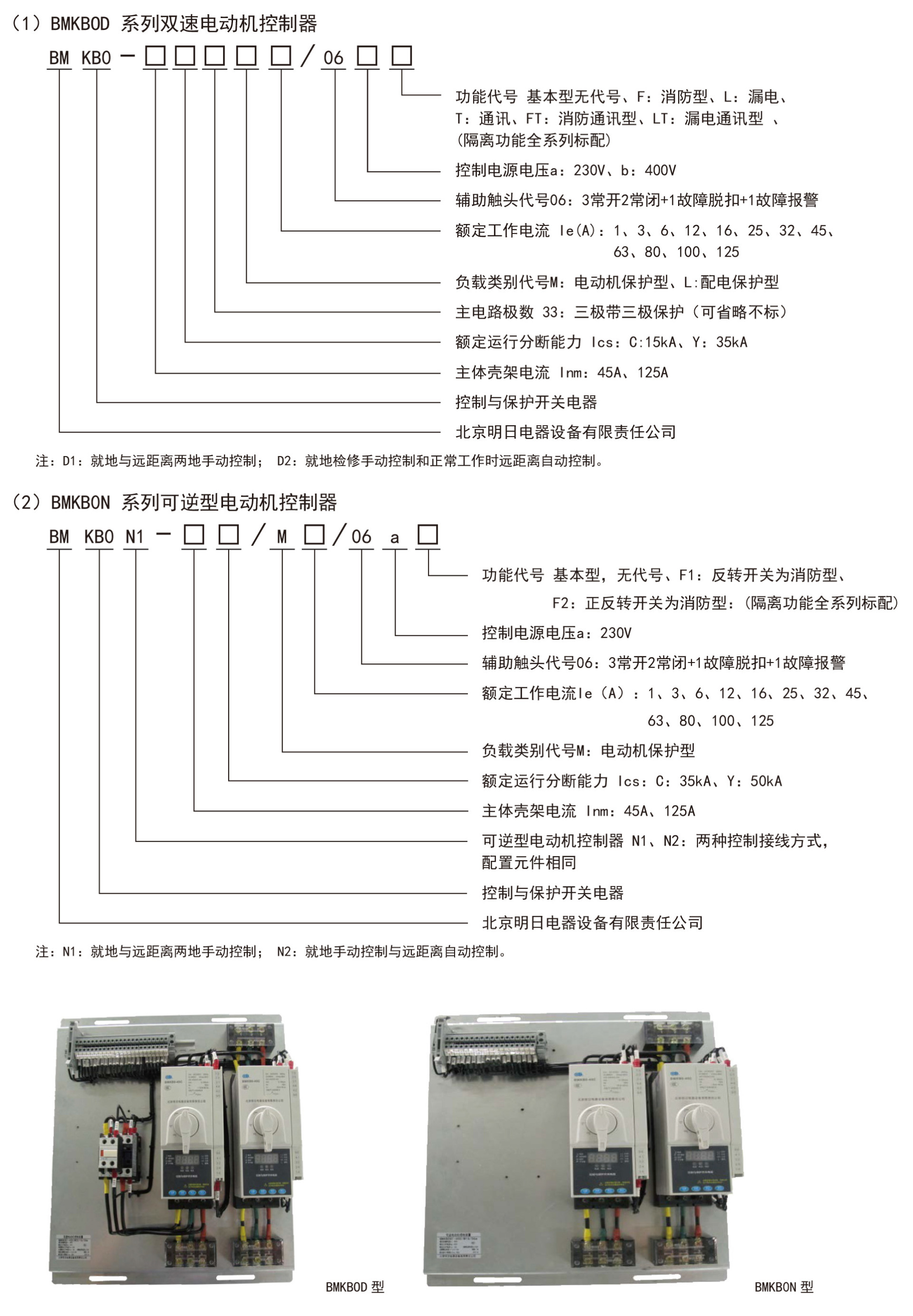

● 型号含义与标注

● 安装与使用

  开关在安装前应检查操作旋钮能正常操作、并处于断开位置,“AUTO”为主电路接通状态,“TRIP”为自由脱扣位置,此状态是由于线路故障而自由脱扣的位置,必须在专管人员清除线路故障后才能对开关进行操作,“0FF”为主电路断开位置,自由脱扣的开关只有将操作旋钮旋到“RESET”再扣位置,才能复位并再扣。

  开关在安装使用前应仔细检查核对线圈和附件的电源电压是否与产品说明一致,是否与实际控制线路一致。线圈通以 (85%~ 110% )Us 时,当操作旋钮至“AUT0”位置,电磁铁可靠吸合,当操作旋钮至“0FF”位置,电磁铁可靠释放。

  开关脱扣器的动作电流整定值出厂时已经设置,用户可根据实际需要进行调整。

  BMKBO 在分断短路电流后还能继续运行,但需要进行开关检查,并确认开关的运行状况。

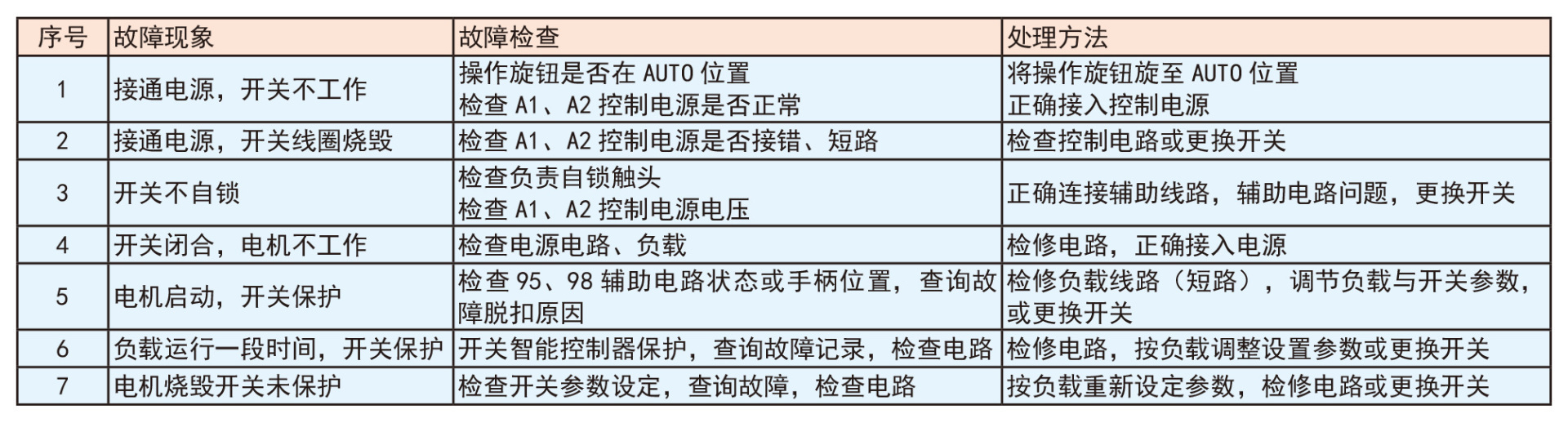

  1. 常见故障处理

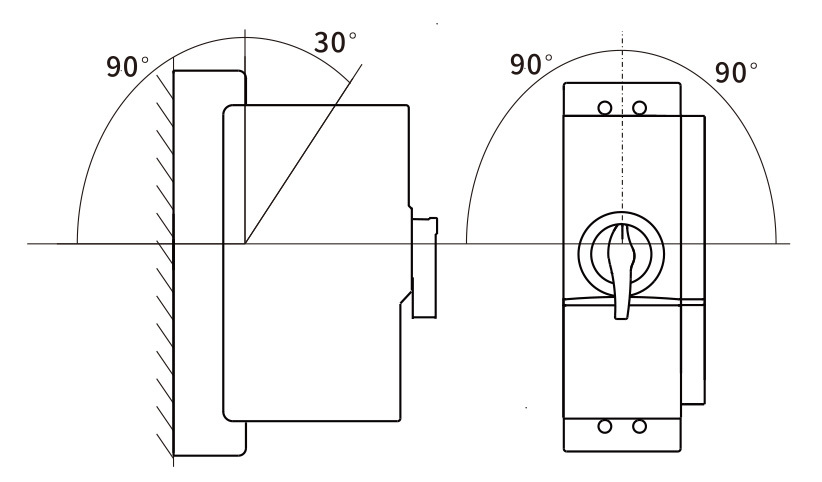

  2. 开关的安装示意图

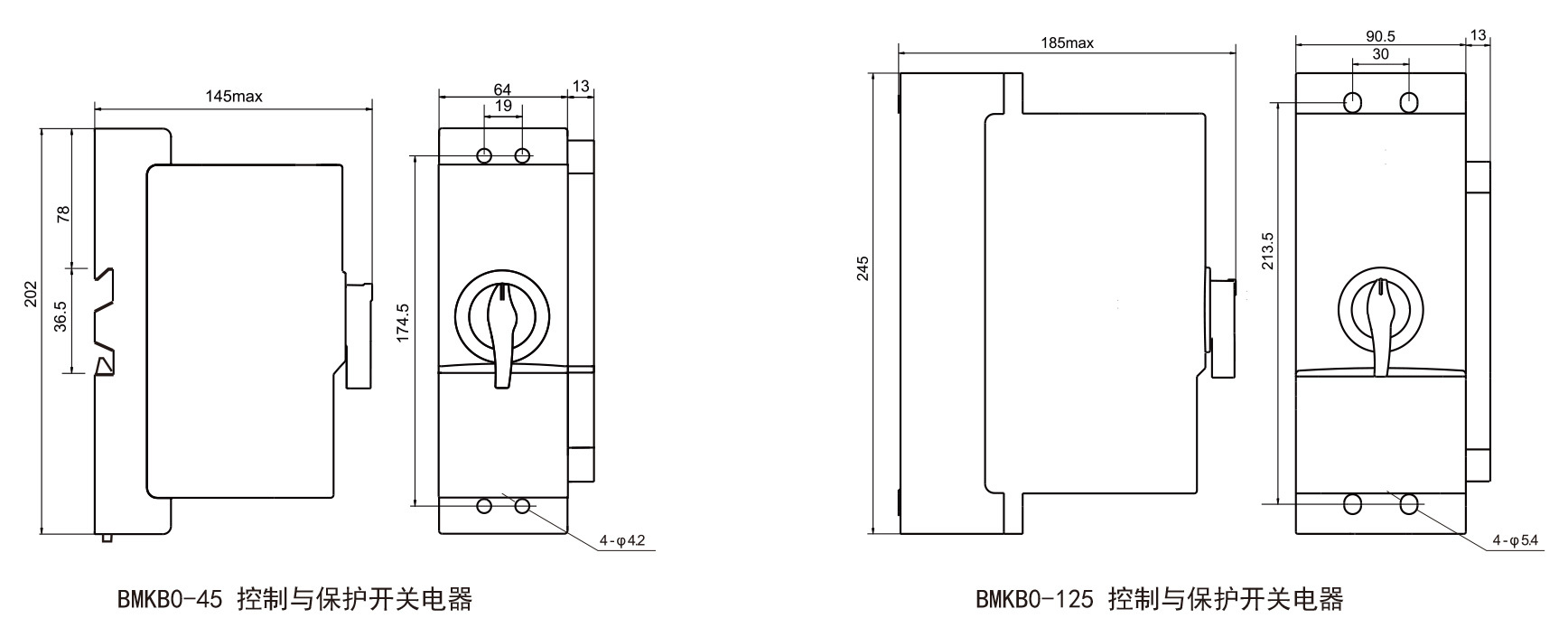

  3. 外形及安装尺寸

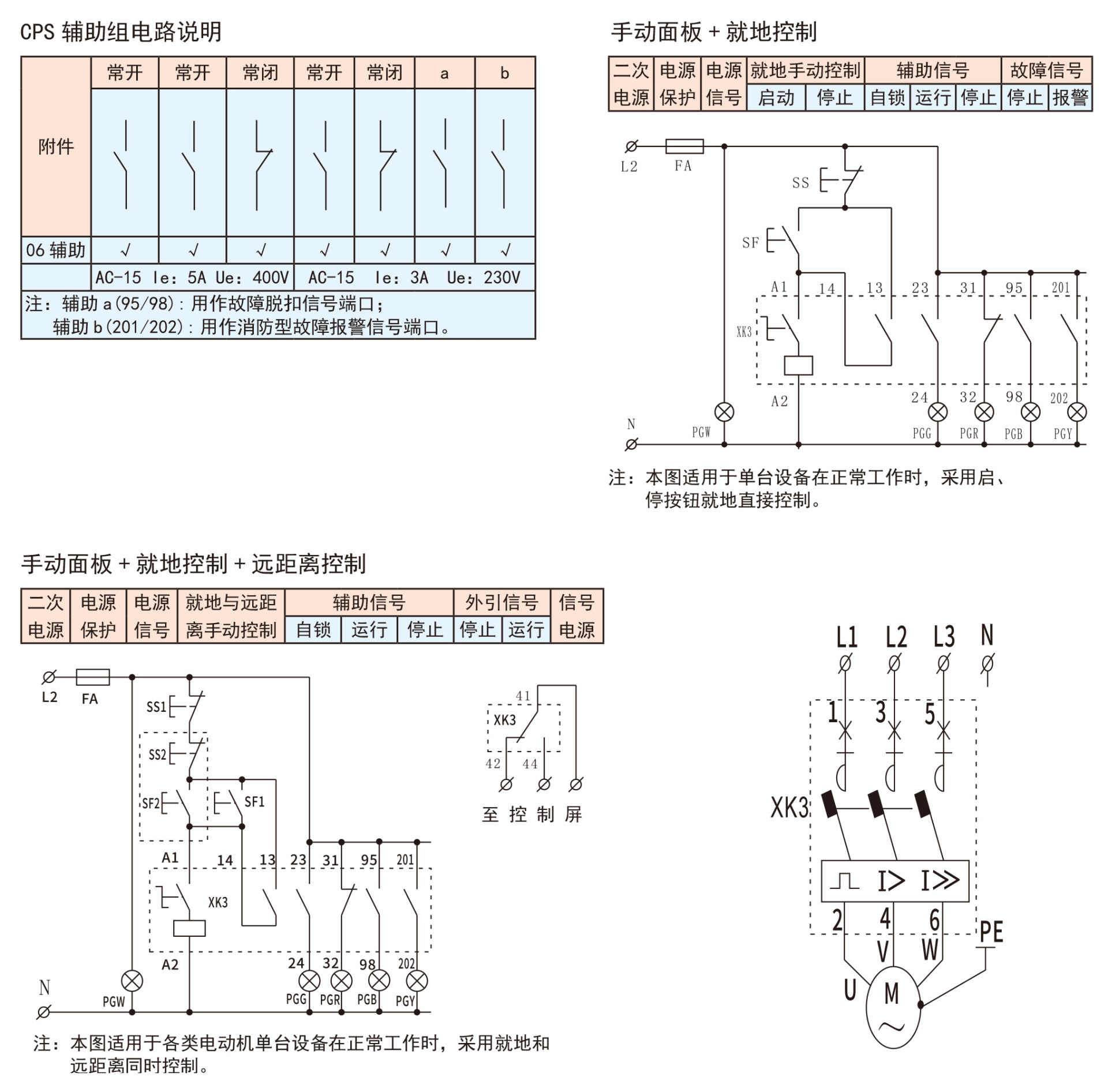

● 基本电气控制图

● 注意事项

  控制较大功率的电动机 (11kW 以上 ) 时,用户应根据启动转矩、电流倍数、电压降、电路容量等综合考虑,选用适当的降压启动方式,一般规范要求电压降低限值不超过额定值的 80%,启动电流倍数选择不超过 (4~ 5)倍,以适当负载正常启动,并满足 CPS 电磁铁的可靠动作。开关进出线端的外部连接导线的裸露部分应包扎绝缘物。

  产品在运输和储存过程中应避免受雨雪侵袭,仓储环境条件需满足以下条件 : 日平均温度在 +25℃、相对湿度不于 90%,周围温度不高于 +40℃且不低于 -5℃。

● 开关组合产品选型说明
